Как безопасно заменить подушку безопасности

Согласно технической документации, в случае попадания автомобиля в ДТП и срабатывания подушек безопасности запрещается ремонт датчиков удара, элементов газогенератора и эластичной оболочки, которая при срабатывании наполняется газом. Как вы понимаете, замена подушки безопасности является обязательной процедурой. Поговорим не только о том, как поменять элементы с водительской и пассажирской сторон, но и об удалении сведений о ДТП из памяти блока управления системой SRS, Airbag.

Техника безопасности

Работа с пиротехническими системами требует соблюдения правил техники безопасности. В обратном случае замена подушки безопасности может обернуться серьезными увечьями и даже риском летального исхода!

Перед началом замены нужно обесточить бортовую сеть автомобиля, сняв клемму отрицательного вывода АКБ. Сделать это нужно заранее, чтобы до момента выключения и включения разъемов электропитания исправных подушек прошло не менее 3-5 мин. Пауза необходима для разрядки конденсаторов, участвующих в срабатывании подушек безопасности.Перед началом работы с модулем новой подушки необходимо снять с себя статическое электричество, излишки которого накапливаются при контакте с определенным типом одежды (шерстяные свитера и т.п.). Для этого достаточно дотронуться до любой оголенной части кузова автомобиля (отлично подойдет дверная петля, если она не спрятана под пластиковым кожухом).Новую подушку безопасности необходимо транспортировать и хранить только стороной открытия кверху. Если в процессе замены проигнорировать данный совет, то в случае незапланированного срабатывания высвобождение эластичной оболочки придаст корпусу высокую силу ускорения. Летящая на огромной скорости деталь может повредить не только автомобиль, но и нанести серьезные увечья присутствующим рядом людям.После замены, в момент подключения клеммы АКБ, включения зажигания никого не должно быть в зоне предположительного вылета эластичной оболочки.

Демонтаж водительской подушки

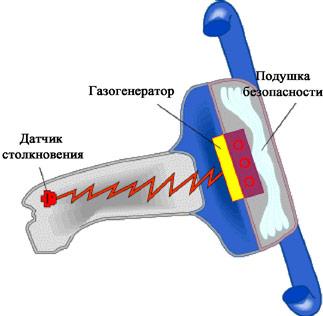

Сами по себе элементы подушки крайне надежны, а поэтому весьма маловероятно, что необходимость замены после загорания лампочки Airbag возникла из-за неисправности цепи пиропатрона. Перед прочтением статьи рекомендуем ознакомиться с устройством и принципом работы подушек безопасности автомобиля.

Процедуру замены водительской подушки безопасности рассмотрим на примере Mitsubishi Pajero. На видео мастер работает с исправным элементом, что не делает демонстрацию замены менее информативной.

Открутите два винта крепления модуля подушки безопасности водителя. Ключ необходимо вставить в замок зажигания, так как для удобного доступа к креплению руль нужно будет вращать.Отщелкните модуль и аккуратно отделите его от центральной части руля.Отсоедините электрический разъем пиропатрона.Остается заменить подушку безопасности, аккуратно подключив фишку питания к модулю новой подушки безопасности. Напомним, что одна из клемм аккумулятора должна быть снятой, а подушку переносить в руках можно стороной срабатывания кверху! Если в процессе ремонта новый модуль упал либо имеет следы деформации, производитель рекомендует заменить его.Установите модуль в пазы рулевого колеса и прикрутите его винтами.

Пассажирская сторона

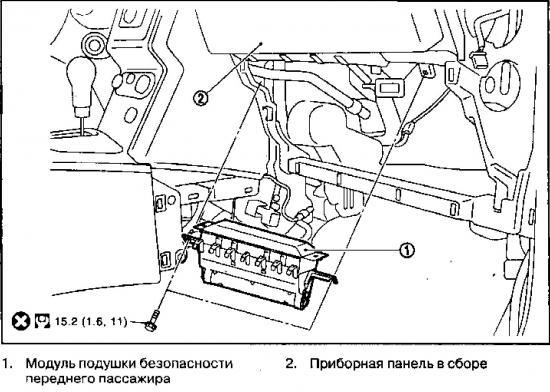

Подушка безопасности пассажира устанавливается с тыльной стороны торпедо. Процесс замены будет зависеть от устройства приборной панели автомобиля. В большинстве типов конструкции для доступа к крепежным элементам придется демонтировать вещевой ящик, возможно, дефлектор обдува системы отопления автомобиля.

Если вы планируете поменять либо перетянуть поврежденную панель, то устанавливать новый модуль можно еще до монтажа торпедо на автомобиль. Процедуру замены модуля Airbag переднего пассажира рассмотрим на примере Nissan Quashqai.

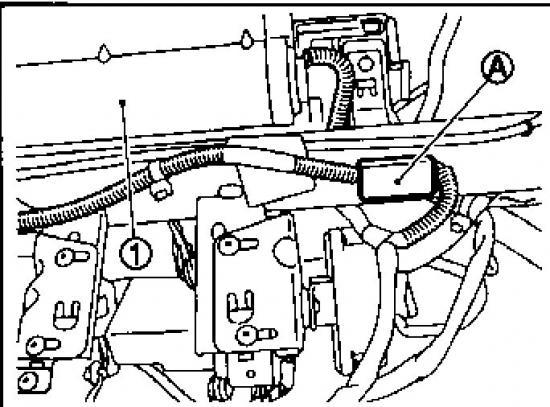

Демонтируйте вещевой ящик.Снимите нижнюю секцию панели с пассажирской стороны.Отсоедините фишку пиропатрона А.

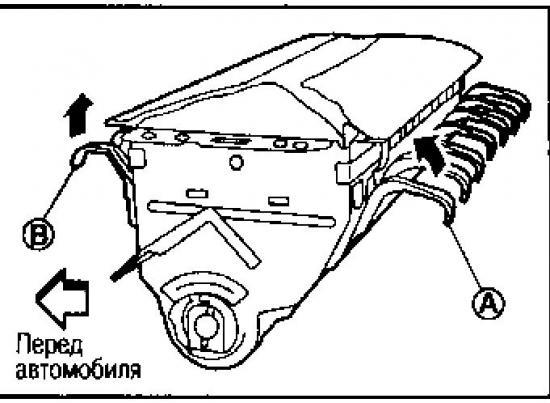

Открутите два крепежных элемента по бокам модуля.Корпус необходимо немного приподнять, после чего сдвинуть к капоту автомобиля. Наклонив переднюю часть, вы высвободите фиксаторы А из пазов, после чего модуль Airbag можно вытащить на себя и заменить.

Сборка осуществляется в обратном порядке. При этом обязательно следует придерживаться описанных выше правил техники безопасности.

Удаление из блока SRS сведений о ДТП

На автомобилях с системами пассивной безопасности Airbag, SRS в энергонезависимой памяти EEPROM электронного блока управления регистрируется факт срабатывания подушек, преднатяжителей ремней безопасности (crash data). В итоге даже после замены лампочка на панели приборов не потухнет.

Не стоит путать crash data с регистрацией блоком ошибки в цепи управления. К примеру, если вы отсоедините разъем модуля подушки безопасности, а затем включите зажигание, в памяти ЭБУ сохранится соответствующая ошибка. Зачастую прочитать код ошибки и стереть ее, чтобы потушить лампочку Airbag, можно мультимарочным сканером через диагностический разъем Obd II. На автомобилях с простейшим устройством системы безопасности лампочка неисправности Airbag потухнет сразу после подключения подушки или установки обманки.

Для удаления краш дата потребуется не только программатор и программное обеспечение, но и достаточный объем знаний в чип-тюнинге. Тем не менее для многих автомобилей на профильных информационных ресурсах достаточно информации, позволяющей своими руками очистить память блока Airbag после замены подушек.

Прошивка на примере VAG

Вам потребуется:

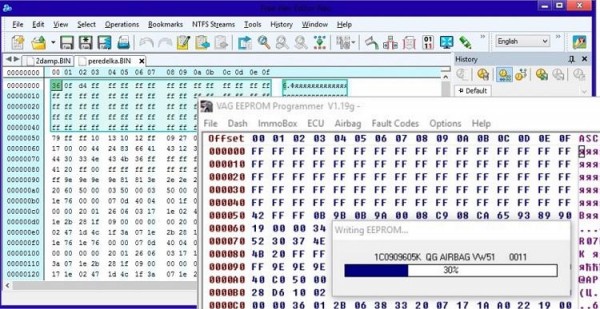

Vag K+Can commander или другой K-line адаптер;блок питания, способный выдать стабильные 12 В;разъемы, провода для подачи питания на адаптер, блок управления;программное обеспечение (к примеру, VAG EEPROM Programmer);редактор Hex, которые и позволит удалить с EEPROM сведенья о ДТП.

При этом версии Vag K+Can commander и программного обеспечения должны быть совместимы с блок управления AirBag. Сам ЭБУ, разумеется, придется демонтировать.

Как мы видим, в случае с блоком AirBag 1C0 909 605 (Volkswagen, Audi, Skoda), а именно работа с ним изображена на фото, разбирать блок AirBag нет необходимости. Но в других видах конструкции, чтобы погасить лампочку, может потребоваться разобрать блок и выпаять микросхему, на которой и хранятся сведенья о срабатывании. Чтобы не выпаивать микросхему, программатор можно подключить, использовав специальную прищепку.
