Как лучше заменить щетки генератора

Ремонт генератора во многих случаях не требует узкоспециализированного инструмента и может быть выполнен своими руками. Чтобы замена щеток генератора произошла успешно, обязательно наличие базового уровня знаний в электротехнике. В общеобразовательных целях перед началом ремонта рекомендуем ознакомиться с принципом работы генератора автомобиля.

Характер неисправности

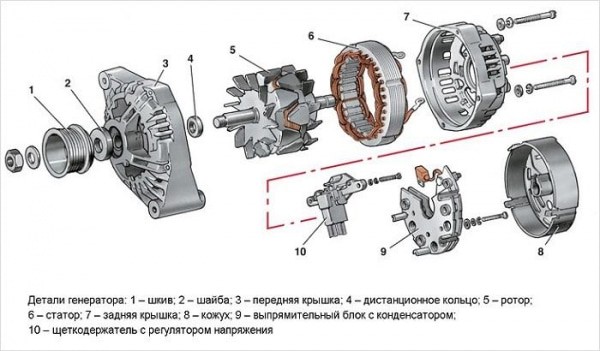

В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Симптомы

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Способы замены

Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.

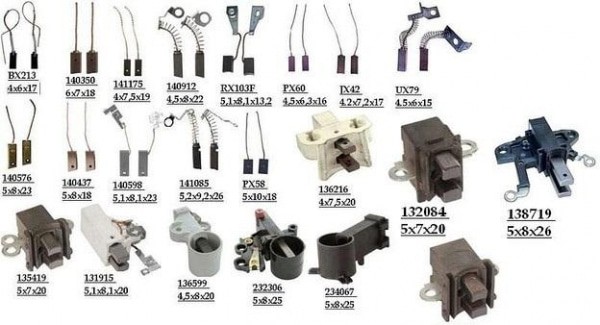

Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Инструкция по замене

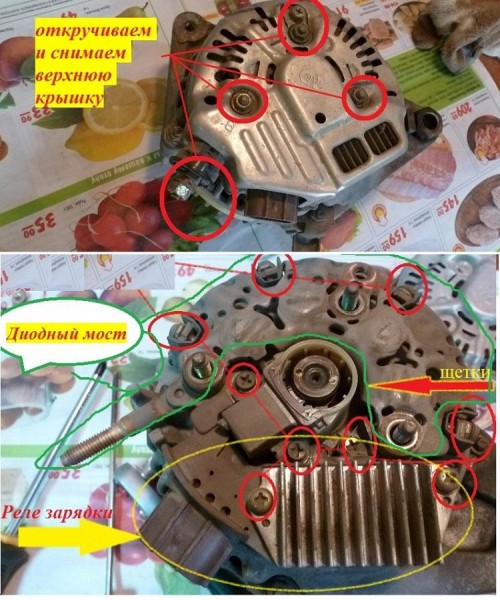

Снимите минусовую клемму АКБ.Отсоедините основную плюсовую клемму генератора, разъем регулятора напряжения и минусовую клемму, если в этом есть необходимость. В некоторых моделях авто обороты двигателя считываются с вывода W на генераторе, в обратном случае контакт может быть не подключен либо отсутствовать вовсе.Если замена производится со снятием генератора, ослабьте сервисный ремень и открутите болты крепления (подробно о замене, установке и натяжении ремня можете прочитать в статьях: «Что делать, если свистит ремень генератора» и «Натяжка ремня генератора»).Открутите болты крепления задней крышки.Открутите реле-регулятор напряжения. Если был выбран метод комплектной замены, вам остается установить новую деталь и собрать все элементы в обратной последовательности. В любом из случаев рекомендуем как минимум проверить подшипники генератора, состояние коллекторных пластин. Если выработка пластин в пределах нормы, перед установкой новых щеток зачистите поверхность до блеска мелкозернистой наждачной бумагой.

Пайка новых стержней

Сточите напильником по максимуму припой, удерживающий гибкий контакт старой щетки.Направьте реле-регулятор щетками вниз и нагрейте паяльником место пайки.

Будьте готовы к тому, что щетка под воздействием пружины после отпаивания вылетит из своего посадочного места.

Заготовьте небольшой кусок тонкой медной проволоки.Расширьте шилом либо круглым надфилем отверстие в контактной площадке.Припаяйте медную проволоку к гибкому контакту.Установите пружину и протяните медную проволоку в отверстие, чтобы следом вытащить гибкий контакт щетки.Прижмите щетку, чтобы она не вылетела, и отпаяйте направляющую проволоку.

Удерживая щетку на достаточном расстоянии от края посадочного места, припаяйте гибкий контакт к контактной площадке. Предварительно контакты нужно хорошо облудить, а лишнюю длину гибкого контакта при необходимости откусить. После припаивания стержни должны двигаться в посадочной шахте без заеданий.
