Гелевый аккумулятор

Автомобильный гелевый аккумулятор появился на рынке относительно недавно, поэтому еще не многие автолюбители знают, что такое гелевый аккумулятор. Большая часть автолюбители не знает даже о процессах, происходящих в обычных свинцово-кислотных АКБ. Они просто привыкли к тому, что аккумулятор во время зарядки каким-то образом запасают электроэнергию, а потом, когда наступает нужный момент, отдают ее. Начнем с того, что в нашей технической литературе анодом принято называть положительно заряженный электрод, а катодом – отрицательно заряженный. В американской литературе все наоборот: анод – заряжен отрицательно, катод – положительно.

Принцип работы кислотного аккумулятора

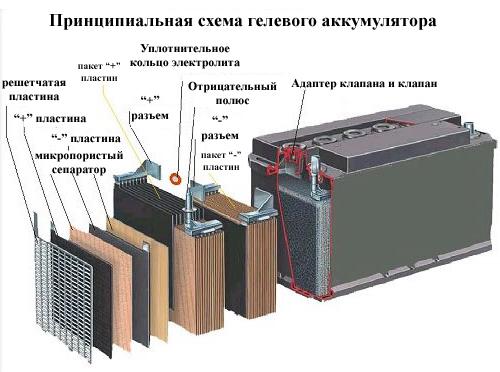

Как известно, АКБ состоит из корпуса, разделенного перегородками на несколько элементов (банок) внутри каждого из которых помещаются положительные и отрицательные пластины электродов. Они отделяются друг от друга пористыми прямоугольными листами диэлектрика (сепараторами), не вступающими в реакцию с кислотой электролита. Сепараторы необходимы для того чтобы избежать замыкания между электродами. Электроды АКБ выполняются в виде плоских свинцовых решеток, в которые запрессован порошок либо диоксида свинца для анодных пластин или металлического свинца для катодных. В современных свинцово-кислотных аккумуляторах решетки электродов делают из сплава свинца с сурьмой, это увеличивает их прочность и улучшает другие технические характеристики. Все катодные пластины электродов каждого элемента также как и анодные, соединяются между собой параллельно, это делается для увеличения электрической емкости и максимально возможного отдаваемого АКБ тока. Элементы же подключаются друг к другу последовательно, поэтому при ЭДС на выводах одной банки примерно равной 2,11 V напряжение АКБ в 6 раз (по числу банок) больше, то есть немногим более 12 V.

Работа свинцово-кислотных АКБ, к которым относятся и гелевые аккумуляторы основана на электрохимических реакциях свинца и его диоксида с водным раствором серной кислоты.

Разряд

С подключением нагрузки к клеммам АКБ начинается электрохимическая реакция взаимодействия электродов с серной кислотой. В результате чего материал катода и анода преобразуется в сульфат свинца. Вместе с этим на катоде возникает избыток электронов. На аноде же напротив — их недостаток, то есть избыток положительно заряженных ионов. Поэтому между анодом и катодом возникает разность потенциалов, под действием которой через внешнюю нагрузку идет ток. При этом на катоде образуется вода. Расходование кислоты, а также выделение воды приводит к сильному падению концентрации и плотности электролита. Когда большая часть кислоты электролита прореагировала, АКБ становится полностью разряженной и нуждается в зарядке.

Заряд

При подключении к клеммам разряженной аккумуляторной батареи внешнего источника электрического тока начинается процесс зарядки аккумулятора. Он заключается в том, что под действием электрического тока в аккумуляторе происходят обратные процессы. То есть из сульфата свинца и воды получается серная кислота, при этом материал анода преобразуется обратно в диоксид свинца, а катодный в металлический свинец. Если не отключить батарею от источника тока по окончании зарядки, то есть после израсходования сульфата свинца, начинается распад молекул воды на водород и кислород, называемый электролизом. Этого явления следует избегать, так как, во-первых, образуется взрывоопасная смесь водорода и кислорода, во-вторых, вода необратимо расходуется, а концентрация кислоты поднимается значительно выше расчетной – это значит, что батарея будет работать хуже.

Предельно допустимые характеристики и условия работы

Диапазон рабочих температур – от -40 до +40 ○C.Напряжение, ниже которого нельзя разряжать аккумулятор для авто – 10,5 V. Это ограничение существует, потому как при дальнейшем разряде кислотно-свинцовой аккумуляторной батареи начинается интенсивная сульфатация ее электродов. Сульфатацией называется образование на поверхности электродов нерастворимой пленки из сернокислого свинца, значительно уменьшающей поверхность электродов, соприкасающуюся с электролитом и как следствие электрической емкость батареи.Длительность работы до 500 циклов в режиме разряда на 70% и полного заряда.

Гелевые аккумуляторы и их виды

Гелевый аккумулятор для авто отличается от обычного свинцово-кислотного аккумулятора тем, что его электролит больше похож на желе. Плотность электролита в нем не представляется возможным не то что корректировать, а даже измерить, следовательно, он совершенно необслуживаемый. Другие же характеристики, вопреки ожиданиям автолюбителей, отличаются не так сильно, как текучесть электролита. Гелевые аккумуляторы для авто, относящиеся к классу WRLA, производят сегодня, используя две различные технологии:

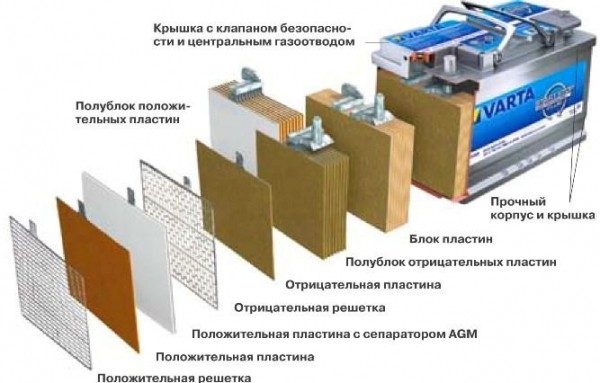

GEL. Для сгущения электролита в него добавляю двуокись кремния.AGM. Сгущения электролита добиваются путем добавления в него сильно измельченного стекловолокна, которое одновременно играет роль сепаратора.

Гелевые аккумуляторы AGM для авто делают, используя спиральную или плоскую компоновку. Спиральная чаще используется при их изготовлении в Северной Америки, а плоская в Европе. Та и другая архитектура имеет свои достоинства и недостатки, поэтому однозначно сказать, какая из них имеет лучшие характеристики, не представляется возможным.

Гелевые аккумуляторы – преимущества и недостатки

Гелевые аккумуляторы для авто, выполненные по любой из технологий, бесспорно, обладают, по крайней мере, шестью преимуществами перед обычными свинцово-кислотными батареями для авто:

Даже при нарушении целостности корпуса из них не вытекает электролит.Повышенная устойчивость к вибрациям.Отсутствие необходимости в обслуживании.Более надежная герметизация корпуса, не допускающая попадания электролита на кузов авто и клеммы аккумулятора. Поэтому отсутствие негативного воздействия серной кислоты и на то, и на другое.Возможность устанавливать аккумулятор в моторном отсеке авто в любом положении, кроме позиции «вверх дном».Отсутствие выделения газов в процессе работы.

Гелевый аккумулятор AGM хорош еще и тем, что его стекловолокно пропитано электролитом и лучше удерживает в себе газы, образующиеся при его работе. Они используются для восстановления электролита и электродов в процессе зарядки.

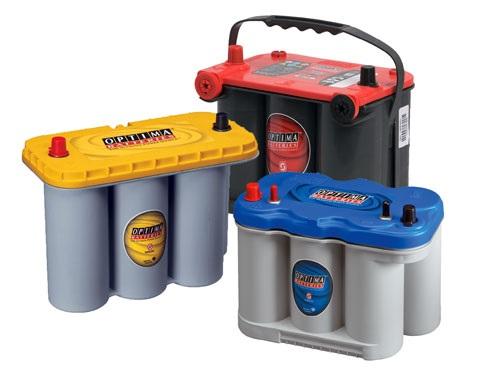

Гелевый аккумулятор со спиральными элементами имеет большую площадь контакта электродов с электролитом. Это позволяет им давать в режиме разряда больший кратковременный ток для мощных потребителей, к примеру, стартера авто и быстрее набирать энергию при зарядке. Недостатком батарей с такой конструкцией элементов является более низкая, чем у аккумуляторов с плоскими элементами, удельная емкость.

Недостатками АКБ для авто класса WRLA являются:

Большая масса (как и у всех свинцово-кислотных).Высокая чувствительность к превышению напряжения заряда (как и у остальных свинцово-кислотных).Плохая переносимость полного разряда, когда напряжение одного элемента опускается ниже 1,75 V.Значительное падение напряжения на морозе (как и у всех свинцово-кислотных) несмотря на распространенное заблуждение о том, что мороз не оказывает на них негативного влияния.Более высокая, чем у батарей с жидким электролитом цена.
